涂層測厚儀可選附件-探頭
產品名稱：
涂層測厚儀可選附件-探頭
品牌名稱：時代
售前咨詢：
400-860-1787
產品優勢：
• 全國博士后流動站
• 國內外市場占有率高
企業優勢：
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業

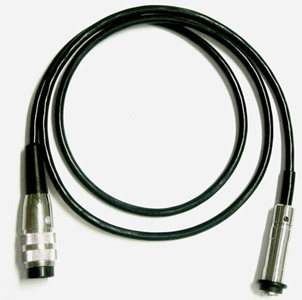

F1探頭
F1探頭是涂層測厚儀磁性法測量的通用標準探頭，測量范圍0-1250um，基本覆蓋大部分涂層厚度范圍，也是TT270涂層測厚儀的標配探頭。
|
測頭型號 |
F1 |
|
|
工作原理 |
磁感應 |
|
|
測量范圍 |
0-1250 |
|
|
低限分辨力 |
0.1 |
|
|
示值誤差 |
一點校準(um) |
±[3%H+1] |
|
兩點校準(um) |
±[(1～3)%H+1] |
|
|
測量條件 |
最小曲率半徑 |
凸1.5 |
|
基體最小面積的直徑 |
ф7 |
|
|
最小臨界厚度 |
0.5 |
|
|
探頭尺寸 |
ф12X47 |
|
N1探頭
N1探頭是渦流法涂層測厚儀測量的通用標準探頭，測量范圍0-1250um，基本覆蓋大部分涂層厚度范圍，也是TT270覆層測厚儀的標配探頭。
|
測頭型號 |
N1 |
|
|
工作原理 |
電渦流 |
|
|
測量范圍 |
0-1250(銅上鍍鉻0-40um) |
|
|
低限分辨力 |
0.1 |
|
|
示值誤差 |
一點校準(um) |
±[3%H+1.5] |
|
兩點校準(um) |
±[(1～3)%H+1.5] |
|
|
測量條件 |
最小曲率半徑 |
3 |
|
基體最小面積的直徑 |
ф5 |
|
|
最小臨界厚度 |
0.3 |
|
|
探頭尺寸 |
ф15X73 |
|

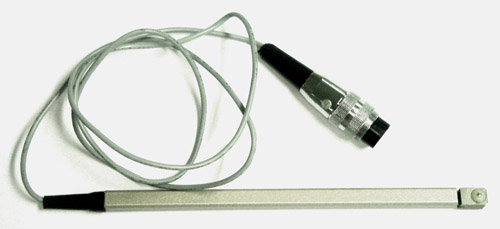

F1/90探頭
TT270覆層測厚儀選配F1/90探頭，主要用于管材內壁的涂層厚度測量。它細長的身形可以輕松的深入其它探頭無法到達的細管中。夾層和細縫中的涂層厚度測量也是它的拿手好戲。
|
測頭型號 |
F1/90 |
|
|
工作原理 |
磁感應 |
|
|
測量范圍 |
0-1250 |
|
|
低限分辨力 |
0.1 |
|
|
示值誤差 |
一點校準(um) |
±[3%H+1] |
|
兩點校準(um) |
±[(1～3)%H+1] |
|
|
測量條件 |
最小曲率半徑 |
平直 |
|
基體最小面積的直徑 |
ф7 |
|
|
最小臨界厚度 |
0.5 |
|
|
探頭尺寸 |
7.5X11X200 |
|
F10探頭
TT270涂鍍層測厚儀選配F10探頭，測量范圍由標配的0-1250um擴展至0-10000um，主要用于大厚度的涂層測量。選配F10探頭還應增配2000um、4000um、8000um的標準校準片，用于校準儀器。
|
測頭型號 |
F10 |
|
|
工作原理 |
磁感應 |
|
|
測量范圍 |
0-10000 |
|
|
低限分辨力 |
10 |
|
|
示值誤差 |
一點校準(um) |
±[3%H+10] |
|
兩點校準(um) |
±[(1～3)%H+10] |
|
|
測量條件 |
最小曲率半徑 |
10 |
|
基體最小面積的直徑 |
ф40 |
|
|
最小臨界厚度 |
2 |
|
|
探頭尺寸 |
ф27X47 |
|
F400探頭
TT270涂鍍層測厚儀選配F400探頭，主要用于較薄厚度的涂層測量，可獲得更精確的測量結果和更高的重復性，另外在管材基體直徑較小或者被測區域接觸面積較小時，F(xiàn)400探頭也是最佳的選擇。
|
測頭型號 |
F400 |
|
|
工作原理 |
磁感應 |
|
|
測量范圍 |
0-400 |
|
|
低限分辨力 |
0.1 |
|
|
示值誤差 |
一點校準(um) |
±[3%H+1] |
|
兩點校準(um) |
±[(1～3)%H+0.7] |
|
|
測量條件 |
最小曲率半徑 |
凸 1 |
|
基體最小面積的直徑 |
ф3 |
|
|
最小臨界厚度 |
0.2 |
|
|
探頭尺寸 |
ф12X55 |
|
CN02探頭
TT270漆膜測厚儀選配CN02探頭，主要用于測量線路板上的銅箔厚度，檢測范圍在10- 200um之間。
|
測頭型號 |
CN02 |
|
|
工作原理 |
電渦流 |
|
|
測量范圍 |
10-200 |
|
|
低限分辨力 |
1 |
|
|
示值誤差 |
一點校準(um) |
±[3%H+1] |
|
兩點校準(um) |
- |
|
|
測量條件 |
最小曲率半徑 |
平直 |
|
基體最小面積的直徑 |
ф7 |
|
|
最小臨界厚度 |
無限制 |
|
|
探頭尺寸 |
ф16X67 |
|
