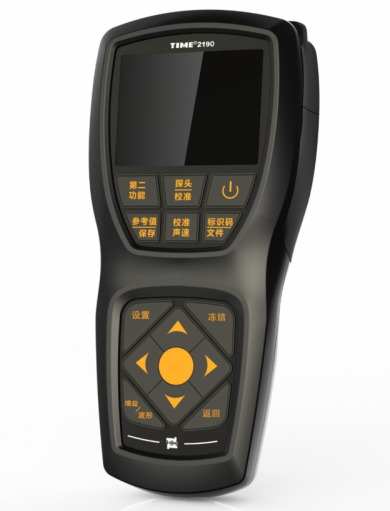

時代TIME2190超聲波測厚儀
產品名稱：TIME2190超聲波測厚儀
上架時間：2018
品牌名稱：時代
售前咨詢： 400-860-1787
產品優勢：
• 全國博士后流動站
• 國內外市場占有率高
企業優勢：
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業
品概述.jpg){kind=small}
TIME2190 超聲波測厚儀 采用脈沖反射式測量原理，適合測量金屬、塑料、陶瓷、玻璃及其他及其他非金屬如：PE材料、聚乙烯、玻璃鋼等材質任何超聲波的良道導體，適合各種塑料材料厚度測量以及 各種材料厚度的測量。儀器通過探頭發出超聲波以恒定速度在材料內部進行傳播，并在其底面得到反射波后進行接收。
該款儀器可對各種板材和加工零件作精確測量，廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
特點.jpg){kind=small}
-
可顯示A掃描波形，便于對復雜工件進行回波分析和測量；
-具有多種測量方式，可設置空白以屏蔽余震或雜波；
-儀器可適配多種類型探頭，單雙晶適用；
-可穿透涂層測量，
可以在不去除涂層的情況下準確測量基體厚度（不用打磨），
可分層測厚，同時顯示；
-
可測量非金屬基體上的涂層厚度,比如：木材上,石頭,混凝土,玻璃鋼等復合材料上，涂層厚度(0.01-10mm)。以及多層涂層之間每層的厚度。
-穿越涂層測量模式（回波-回波方式）：金屬壁厚測量范圍≥(2～127.0)mm，涂層厚度范圍為 ≥(0.1～10)mm
-校準：一點、兩點校準（較零位、零位聲速同時較）、自校
-任何模式下分辨率為0.001、0.01、0.1毫米可選（或0.0001、0.001、0.01
英寸可選）；
-增益調節范圍0-99dB；
-可調電壓可變脈寬方波脈沖發生器；
-具有單值B掃描顯示功能；
-具有報警功能，可自由設置報警上、下限；
-具有差值、最大最小值顯示方式；
-可存儲多達500000個測量值和波形；
-用戶可開啟高達每秒20次的快速測量模式；
參數(2).jpg){kind=small}
|
△ 顯示分辨力
|
0.001mm或0.01mm或0.1mm可選
|
|
△ 聲速調節范圍測量范圍
|
0.15～508mm
508 m/s～18699m/s
|
|
△ 重復性
|
遵守 JJF1126
5M 及以上探頭重復性： 0.03mm
2M 及以下探頭重復性： 0.1mm
|
|
△ 探頭參數
|
詳見 4.1-測量范圍中的探頭參數
|
|
△ 顯示器
|
彩色TFT液晶顯示器，320x240像素 ,5位顯示，具有背光燈
|
|
△ 測量功能
|
高精密測量工具，適合測量金屬、塑料、陶瓷、玻璃及其他任何超聲波的良道導體。常規測量、最小厚度捕獲、最大厚度捕獲、差值、上下限LED報警。
|
|
△ 特殊材料測量
|
增益調節范圍：0-99dB；屏蔽條：始脈沖-底波、界面波-底波、回波-回波模式均可調節。斜率：可調節至11 。以上三個功能、組合使用，可測量各種特殊材料，比如含鉬類不銹鋼（316、317等）、玻璃鋼、球化率極差的鑄鐵、灰鐵等材質。
|
|
△ 設置鎖定
|
對校準數據等進行鎖定
|
|
△ 脈沖發生器
|
可調方波脈沖發生器
|
|
△ I/O 端口
|
單晶 lemo 探頭，
USB通訊，
SD儲存卡
|
|
△ 發射電壓
|
60V、110V、150V、200V可選
|
|
△ 發射脈寬
|
隨探頭頻率改變
|
|
△ 增益范圍
|
0-99dB，1dB步進
|
|
△ 頻率范圍
|
0.5 Mhz～20Mhz
|
|
△ 測量速率
|
標準(4Hz)、快速(20Hz)
|
|
△ 探頭設置
|
10組固定探頭設置和 22組自定義探頭設置
|
|
△ 數據存儲
|
5000個數據文件，每個可存儲10000的測量值和波形
|
|
△ 使用環境溫度
|
-10～+50℃
|
|
△
儲存時環境溫度
|
-20～+60℃
|
|
△ 電源
|
根據客戶需求，可選：三節5號干電池\鎳氫充電電池
|
|
△ 工作語言
|
中文、英文
|
|
△ 功耗
|
工作電流不超過250mA（關閉WiFi，亮度暗，4.5V下）
|
|
△ 外形尺寸
|
187mm×87mm×43mm
|
|
△ 外殼
|
耐沖擊、防塵、仿濺，符合 IP65
|
|
△ 重量
|
360g 左右
|
|
△ 適用標準及規范
|
●Q/HD SDF0001-2014超聲波測厚儀
●JJF 1126-2004超聲波測厚儀校準規范
●GB/T 6587電子測量?jī)x器通用規范
|
|
▲ 標準配置
|
●主機 ●進口5MHz單晶探頭 ●耦合劑
●
說明書
●
產品合格證
●
保修卡等資料
|
|
▲ 可選配件
|
●
標準探頭
●
低頻探頭
●
500℃（5MHz）高溫探頭
●
小管徑探頭
●
鑄鐵探頭
●標準試塊 ●
涂層試片
●1MHz單晶接觸探頭 ●TSTU32探頭
●5MHz單晶接觸探頭 ●15MHz單晶帶延遲塊探頭
|
部分
測量范圍：
|
探頭類型
|
測量范圍（鋼）
|
示值誤差
|
使用模式
|
|
5MHz 雙晶窄脈沖探頭
|
1.2～225.0mm
3.0～100.0mm
|
H＜10mm，±0.05mm；
H≥10mm，±(0.01+0.5%H)mm
|
標準
回波-回波
|
|
5MHz 單晶接觸探頭
|
5.0～225.00mm
5.0～100.00mm
|
H＜10mm，±0.05 mm；
H≥10mm，±(0.01+0.5%H) mm
|
標準
回波-回波
|
|
2MHz 雙晶探頭：
TSTU32
|
3.0～300.00mm
|
H＜10mm，±0.1 mm；
H≥10mm，±(0.01+1%H) mm
|
標準
|
|
1MHz 單晶接觸探頭
|
1-300mm
|
H＜10mm，±0.1 mm ；
H≥10mm，±(0.01+1%H) mm
|
標準
|
|
15MHz 單晶延遲塊探頭
|
3.0mm～20.0mm
0.25mm～10.0mm
|
H＜10mm，±0.05 mm ；
H≥10mm，±(0.01+ 0.5%H) mm
|
界面-回波
回波-回波
|
