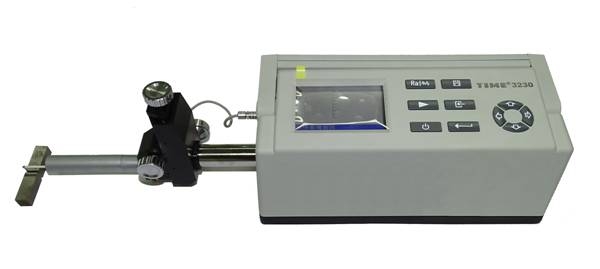

時代TIME323X粗糙度形狀測量儀
上架時間：2019
品牌名稱：時代
售前咨詢： 400-860-1787
品概述.jpg){kind=small}
TIME323X 粗糙度儀 是一款完全符合ISO國際標準的產品，是評定零件表面質量的多用途便攜式儀器，具有符合多個國家標準和國際標準的多個參數，可對多種零件表面的粗糙度、波紋度和原始輪廓進行多參數評定，可測量平面、外圓柱面、內孔表面及軸承滾道等。該表面粗糙度儀具有測量范圍大、性能穩定、精度高等特點，適用于生產現場、科研實驗室和企業計量室。根據選定的測量條件計算相應的參數，測量結果可以數字和圖形方顯示在液晶顯示器上，也可以輸出到打印機上。便攜式粗糙度儀還可以連接電腦，電腦專用分析軟件可直接控制測量操作并提供強大的高級分析功能。
本儀器是在濾波輪廓和直接輪廓兩種輪廓上進行參數計算的，全部計算符合GB/T 3505-2009 《產品幾何技術規范(GPS)、表面結構、輪廓法、術語、定義及表面結構參數》標準。
特點.jpg){kind=small}
● 便攜式機電一體化設計
● 800μm超大量程電感傳感器
● 可測量粗糙度、波紋度和原始輪廓參數并顯示圖形
● 兼容多個國家標準
● 具有帶導頭、無導頭兩種測量方式
● 可配置Windows平臺高級分析軟件
● 中/英文語言選擇
● 可連接電腦或?qū)Ｓ么蛴C(jī)
● 可測量劃痕深度和臺階高度
● 傳感器與主機通過傳感器升降、架連接，無需借助平臺，即可調節傳感器高度。
● TIME3231、TIME3233更有“動側聯動”功能、專用于狹小區間（最窄可至1.5mm）的測量。
參數(2).jpg){kind=small}
| 項目名稱 | TIME3230 | TIME3231 | TIME3233 | ||
| 測量范圍 | X 軸（最大測量行程） | 40mm | 50mm | ||
| Z 軸（最大垂直量程） | 800μm （ Ra 測量范圍從 0.001-36 μm ） | ||||
| 檢出器 | 檢出方式 | 電感式 / 可無導頭（無導軌）測量 | |||
| 分辨力 | 800μm 滿量程條件下，系統分辨力為 0.01μm （ Z 軸方向）每段取樣樣長度最大采樣點數 4000 點（取決于取樣長度的選?。?。 | ||||
| 針尖 | 符合以下標準的最新版本：GB/T6062 （等效于 ISO3274）、GB/T19600 （等效于 ISO12179）、JJF1105 | ||||
| 測力 | |||||
| 彎曲 | |||||
| 檢測方法 | |||||
| 驅動裝置 | 儀器結構 | 驅動內置、傳感器可插接更換。測量部分可獨立升降。 | 驅動內置 /外置可選。傳感器可插接更換、并可獨立握持。 | ||
| 測量速度 | 0.15 、 0.5 、 1mm /s | ||||
| 驅動速度 | 2mm /s | ||||
| 俯仰調節 | -4.5º ～ +1.5º | 可自由握持 | |||
| 升降調節 | 50mm | ||||
| 預置標準 | ISO1997 / ANSI / JIS2001 | ||||
| 參數 | 預置標準中所定義的粗糙度、波紋度、輪廓度參數，可添加。 | ||||
| R 參數： Ra 、 Rz （ ISO ）、 Rz （ JIS）、 Rc 、 Rq 、 Rt 、 Rp 、 Rv 、 | |||||
| Rmax 、 R3z 、 R3y 、 RSk 、 RS 、 RSm、 Rmr 、 Rlo 、 RHSC 、 Rpc | |||||
| W 參數： Wa 、 Wp 、 Wv 、 Wt 、 Wz （ISO ）、 Wq 、 Wsk 、 Wc 、 WS 、 | |||||
| WSm 、 Wlo 、 WHSC 、 Wpc 、 Wmr(c)、 Wz(JIS) | |||||
| P 參數： Pa 、 Pp 、 Pv 、 Pt 、 Pz （ ISO）、 Pq 、 Psk 、 Pc 、 PS 、 | |||||
| PSm 、 Plo 、 PHSC 、 Ppc 、 Pmr(c) 、Pz(JIS) | |||||
| Rk 參數： Rk 、 Rvk 、 Rpk 、 Mr1 、 Mr2 | |||||
| 最高顯示分辨率 | 0.001μm | ||||
| 濾波器 | 2CR 、高斯 (Gaussian Filter) | ||||
| 取樣長度 | 0.08 、 0.25 、 0.8 、 2.5 、 8.0 、 10mm（此為 TIME3233 獨有） | ||||
| 取樣數 | 1 ～ 5 倍的取樣長度 | ||||
| 評定長度 | 1L -5L （可選）， L 為取樣長度 | ||||
| 示值誤差 | ?5% （帶導頭）， 10% （無導頭） | ||||
| 示值變動性 | ≤3 ％ | ||||
| 附加功能 | 內置存儲 | 本機可存 10 組數據（含圖形） | |||
| 打印 | 可外接專用微型打印機、方便現場打印 | ||||
| 語言 | 中英文，可添加。 | ||||
| 通訊方式 | USB 和 RS232 雙模式 | ||||
| 特別功能 | 無 | 1、國內首創，“動測聯動”去除測量的空駛行程，最窄測量長度可小至1.5mm。 2、國內同檔大量程儀器中，首次實現轉角90°測量 |
1、滿足德國大眾車身鋼板、表面波紋度檢查PV1054的要求。 2、滿足中國汽車工程學會 汽車用薄鋼板表面波紋度試驗方法的要求 |
||
| 可選傳感器 | 標準傳感器。深底傳感器（探深10/20/30/40mm可選）、筆尖式傳感器（直徑1.3mm）、粉末冶金專用傳感器（符合GB/12767-91）、斧刃式細棒細絲專用傳感器、U/V型夏比試樣沖擊缺口專用傳感器、120°斜角傳感器 | ||||
