時代TIME7218振動監測保護系統

產品名稱： TIME7218振動監測保護系統

上架時間：2022

品牌名稱：時代

售前咨詢： 400-860-1787

產品優勢：

•  全國博士后流動站

•   國內外市場占有率高

企業優勢：

•  通過ISO-9000標準認證

•  國內先進的儀器制造企業

一、  產品概述

TIME 7218振動監測保護系統由人機界面（觸摸屏）、振動傳感器、溫度傳感器、電控箱等部分組成，主要用于對分旋轉機械的振動烈度進行長期監測，該系統能夠?qū)崟r(shí)測量被測位置的振動速度值有效值和表面溫度，并在人機界面上同時直觀顯示；同時具有標準的電流輸出，可與各種 DCS 、 PLC 系統配接；并可以進行一般報警、危險報警兩級報警輸出設置，當振動值或溫度值超限時，通過柜體蜂鳴器或外接聲光報警器以提示現場操作人員采取防范措施，保護機器安全可靠運行。

本系統為蒸汽風機輸入、輸出端軸承振動、溫度檢測定制設計，可以同時測量輸入、輸出端軸承座X、Z方向的振動速度有效值，以及輸入、輸出端軸承座的表面溫度。

二、 技術參數

振動速度測量范圍： 0.01mm/s~20mm/s （量程可定制）

振動頻率范圍：10Hz～1000Hz

振動測量誤差：優于±5%

溫度測量范圍：-25℃ ~ 350℃（量程可定制）

溫度測量誤差：優于±2℃

電流輸出：   標準 4~20mA （或0～20mA）模擬量輸出；可選配其它輸出模式

報警設定：標配2組公共報警開關量輸出，可自主設定一般報警和危險報警值

環境溫度：運行時 0~5 0℃，儲存時 -30~80 ℃

相對濕度：≤8 5% ，無結露

供電電源： AC 110V～AC250V   50Hz

輸入方式：觸摸屏和按鍵雙輸入方式

采樣間隔：高速采樣技術，最小采樣間隔可設定為0.1s

安裝方式：電控柜壁掛安裝；振動傳感器、溫度傳感器螺紋或磁吸安裝

屏幕尺寸：10寸高清屏

語言模式：中英文切換

數據導出：海量數據存儲，插入U盤自動導出；空間不足時存儲數據自動覆蓋

實時曲線：實時數據曲線趨勢圖顯示

柱圖顯示：柱狀圖模式顯示實時測量值

通訊功能：RS485通訊，實現多系統并網使用

記錄回放：歷史記錄查詢、歷史記錄曲線回放

數據處理：贈送上位機數據處理軟件，可對歷史數據進行查詢、篩選、導出、打印等

外形尺寸：500×400×220（電控柜）

擴展功能：

☆ 最多同時測量顯示48路振動值、溫度值

☆ 可選配實現電流、電壓、壓力、流量重力等參數測量功能

☆ 可選配多路報警輸出

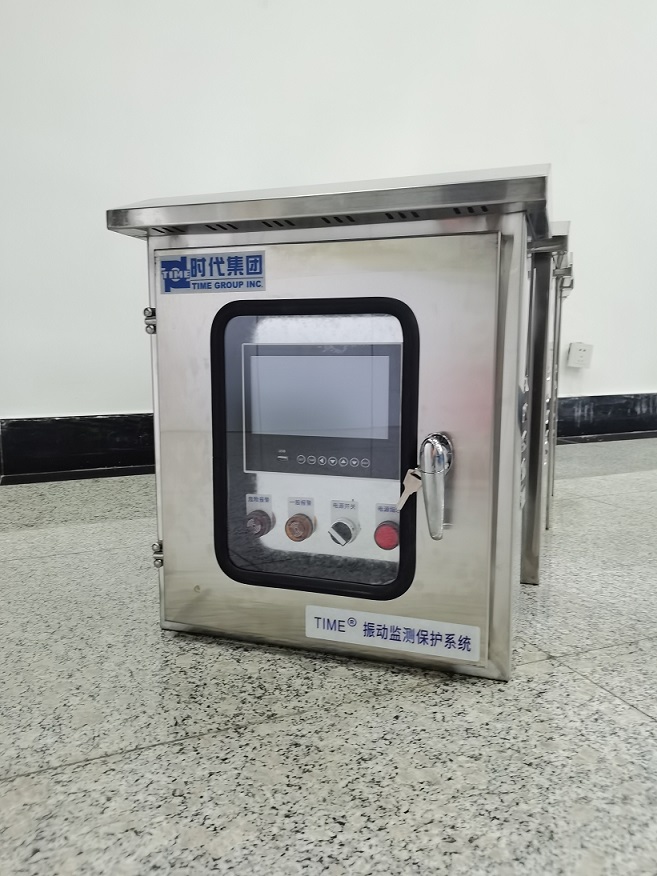

三、 參考圖片
