動態波形與缺陷性質的關系

    超聲波探傷儀探頭移動時，缺陷波將產生相應變化，根據探頭移動時繪制的波形變化曲線，稱為動態波形圖。不同性質的缺陷，其動態波形圖也不同。在正常靈敏度下探測，當發現缺陷時，找出缺陷波的最高點，前后左右移動探傷儀探頭，觀察缺陷波的變化情況，并以缺陷波高度為縱坐標，探頭移動距離或轉動角度為橫坐標，繪出的波形變化曲線，即為動態波形圖。它綜合了缺陷形狀與分布的特點，繪出了缺陷變化與探頭移動或轉動之間的關系，為判斷缺陷性質提供了對比資料。

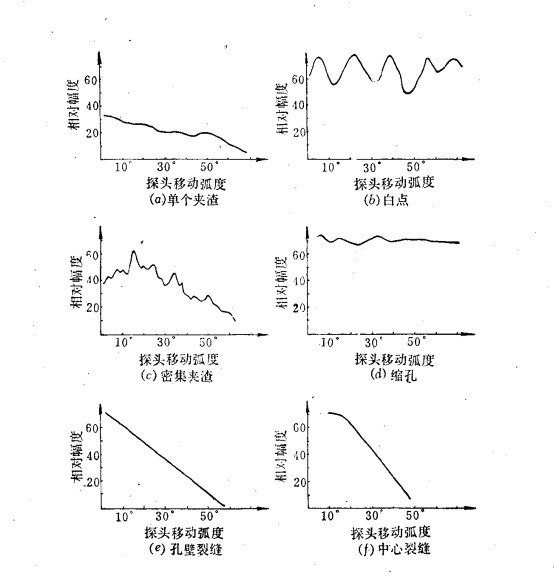

  根據橫坐標所代表的參數不同，動態波形有下列幾種形式：1.探頭所處圓周弧度大小與波幅關系的動態波形圖，這種波形圖，用直探頭探測進行繪制，適用于軸類零件。下圖所示為軸類鍛件中幾種缺陷的動態波形圖。

  2.探頭移動距離與波幅關系的動態波形圖 這種波形圖可用直探頭或斜探頭測繪，適用于平面工件中的缺陷及圓柱體工件中縱向缺陷的定性。波形與圖1的b，c相似。從圖中看出，由于白點分布規則，密度比聚積非金屬夾雜物小，其包絡線呈起伏狀態，起伏頻度小，波幅變化大，而聚積非金屬夾雜物則相反，其包絡線起伏頻繁，波幅變化小。

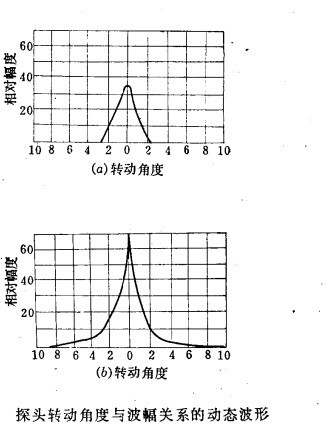

3.探頭轉動角度與波幅關系的動態波形圖 這種波形圖 用斜探頭測繪出，適用于平面工件中具有垂直或傾斜方向缺陷的定性。下圖所示為單個點缺陷和線狀缺陷的動態波形圖。從圖中看出單個而較小的點狀缺陷，探頭稍微轉動，則缺陷波立即消失。而線狀缺陷（如裂紋），其缺陷波幅隨探頭轉動角度的增大而下降直至消失。所謂轉動角度，系指發現缺陷波的最大值處為零，再將斜探頭轉動至缺陷波消失，則波束中心線與缺陷波最大值時的夾角。

  4.缺陷波位置與波幅關系的動態波形圖 這種波形圖用超聲波探傷儀直探頭測繪，適用于游動訊號缺陷的定性。下圖所示為徑向裂紋和立體形缺陷的波形圖。

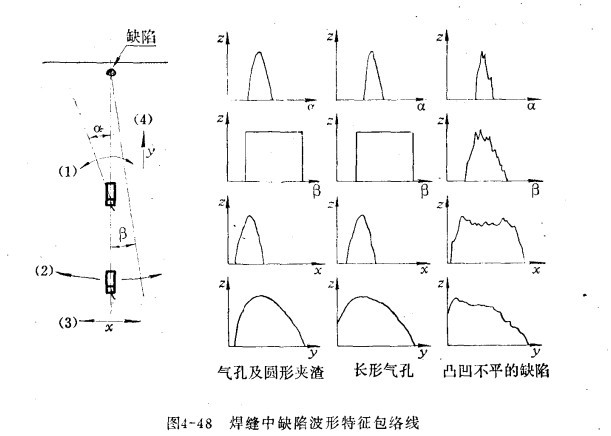

  5.焊縫中缺陷的動態波形圖 焊縫中缺陷的方向和形狀，可根據探頭移動或轉動時，波形連續變化的包絡線，來判定缺陷的類型。探測焊縫時，探頭移動的方式及其所形成的包絡線，如下圖
